美国Airpel（Airpot）气缸选型指南

       Airpel（Airpot）气缸选型核心参数为：‌缸径系列（9.3/15.9/24/32.5mm）、作用方式（单/双作用）、行程（12.5–300mm 可选）、最大工作压力（通常 0.7MPa）、摩擦等级（标准/Plus/AB）及安装形式‌。‌‌

关键选型参数

1. ‌缸径规格‌：公制对应孔径为 M9 (9.3mm)、M16 (15.9mm)、M24 (24mm)、M32 (32.5mm)，决定输出力大小 。

2. ‌动作方式‌：分为‌单作用‌（气推弹簧复位，如 MxxDN 系列）和‌双作用‌（双向气动，如 MxxDU 系列），部分型号支持气伸/气缩切换 。

3. ‌行程范围‌：标准行程从 12.5mm 起，最大可达 300mm，需根据运动距离精确匹配（型号中数字部分通常代表行程，如 M16D‌150‌表示 150mm 行程）。

4. ‌压力与出力‌：最大工作压力通常为‌0.7MPa (100-125 psi)‌；单作用垂直安装最小启动压力约 0.03MPa，水平安装需≥0.15MPa 克服静摩擦 。

5. ‌摩擦等级‌：

• ‌Standard‌：超低摩擦，石墨活塞 + 玻璃缸筒。

• ‌Airpel Plus‌：摩擦为标准型的 25%，性价比平衡。

• ‌Airpel-AB‌：近零摩擦，J高精度控制，成本最高 。

6. ‌安装与接口‌：常见前端螺柱安装 (N) 或前后螺柱 (S)；活塞杆端部可选球头 (F) 或平螺纹 (M)；气口尺寸随缸径变化（通常 M5 或 1/8" NPT）。‌‌

型号命名规则解析（示例）

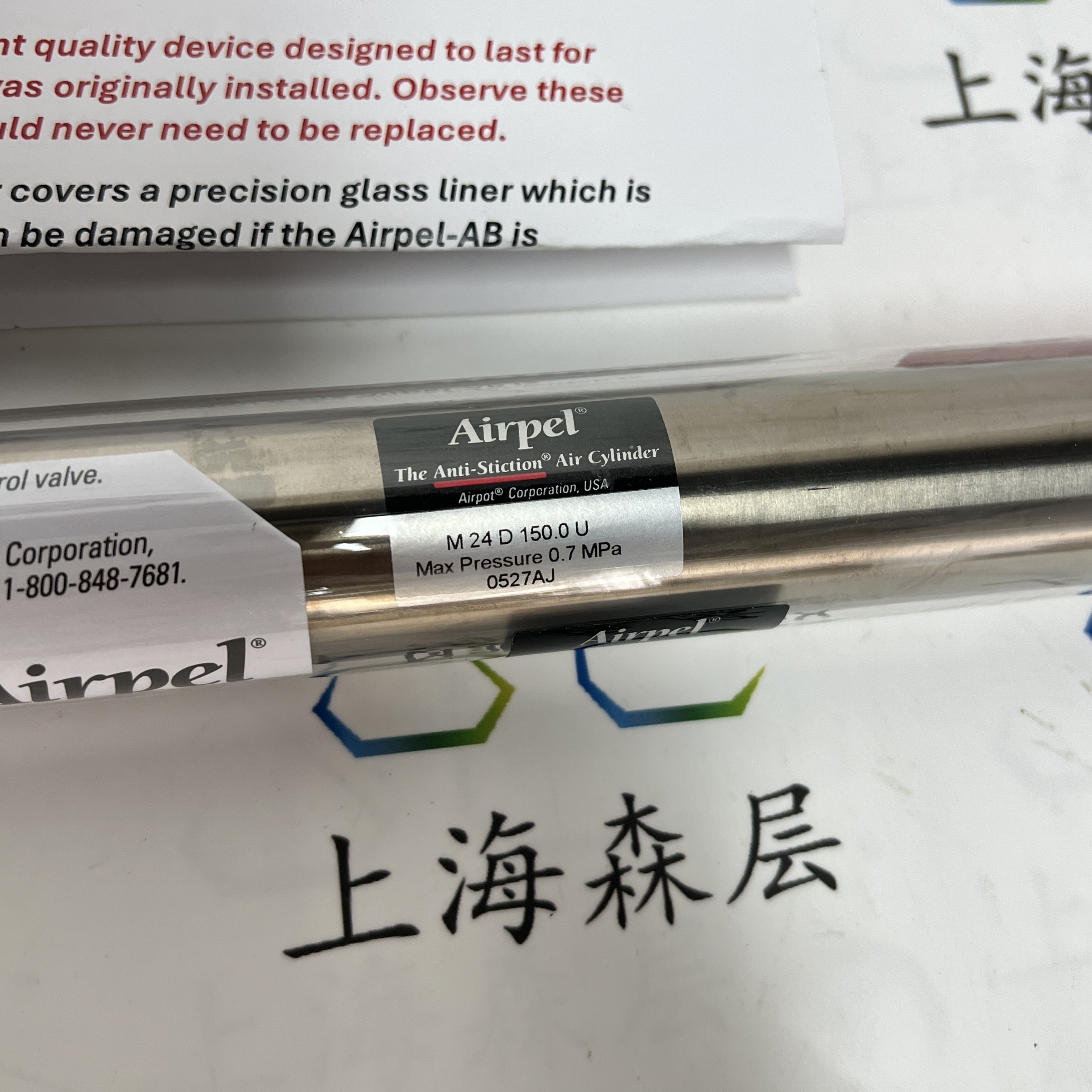

以 ‌M16D150.0N‌ 为例：

• ‌M16‌：缸径系列（实际孔径 15.9mm）。

• ‌D‌：双作用（若为单作用常隐含或标为特定后缀，部分资料单作用直接以 MxxDN 表示）。

• ‌150.0‌：行程 150mm。

• ‌N‌：前端螺柱安装方式。

• ‌后缀 U/N/T4 等‌：区分单/双作用细节、传感器就绪或特殊配置（如 U 常指单作用气伸，N 指单作用气伸弹簧复位，具体需查对应系列手册）。‌‌

环境与寿命特性

• ‌工作温度‌：-55°C 至 +150°C，材料性能稳定 。

• ‌润滑要求‌：无需润滑（自润滑材料），需使用清洁干燥压缩空气。

• ‌寿命‌：因超低摩擦设计，循环寿命远高于传统气缸，适用于高频精密往复运动 。‌‌

选型时请确认负载方向（垂直需考虑自重影响最小压力）、是否需集成磁感应传感器（部分型号预留轨道），并参考原厂最新规格书核对公差与接口细节。
